피어싱 툴 압입공법 (타격식 추진공법)
피어싱툴은 땅을 굴착하지 않고 신규관을 매립할 수 있는 비개착 공법을 이용한 신규관 매립 방법으로 일반적으로, 주택이나 도로 등의 생활기반시설에는 식수 공급 및 오수 처리용 상•하수관 혹은 전력 및 통신케이블의 지하선로 역할을 위한 파이프(Pipe)를 지중매설하는 배관공사가 수행된다. 통상 배관공사는 지표면을 개착한 후, 개착된 지표면에 배관을 매립하여 배관공사를 수행하고 있다. 또한, 신규의 관을 매설하고자 할 경우 하천 또는 지상 건물이 위치하게 되면 하천물의 흐름을 차단하는 물막이 공사를 선행해야 하거나, 관로를 우회시켜 매설해야 하므로 관 매설에 따른 시공비용 증가 및 시공 기간이 증가하게 된다. 피어싱툴 공법은 빌딩, 교통흐름 등 주변 경관에 최소의 영향만을 주며 지하 설치작업을 위한 작은 구멍을 만들 수 있습니다. 공사 비용을 획기적으로 줄일 수 있으며 쉬운 조작 방법으로 많은 공사관련 계약 담당자들이 선호합니다. 최대 시공 가능거리는 20미터 내외 입니다.

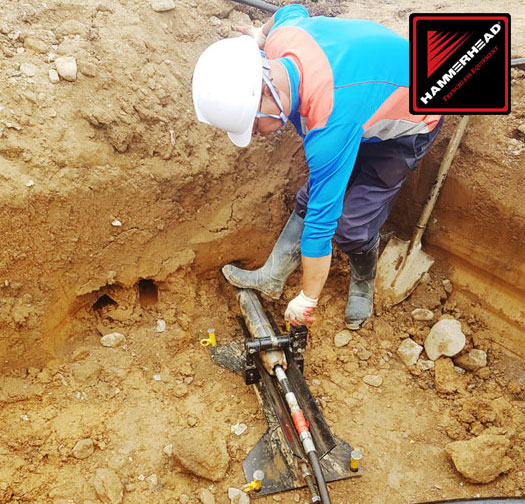

해머헤드 피어싱 툴은 열악한 지면 조건에서도 작동하도록 설계됐으며, 헤드 디자인은 자갈, 단단한 점토나 경반과 같은 토양층에서도 뛰어난 작업능력을 보이는 더블스트라이크 시스템이 적용돼 있다. 또 멀티플 헤드로 교체형 헤드(일반 토양)와 비교체형 헤드(약암 등)가 있어 작업환경에 따라 선택할 수 있다.
피어싱 툴 공법은 HDD공법과 마찬가지로 개착 없이 지하에서만 시공이 이뤄지기 때문에 골프장에서 스프링클러 관수라인이나 용수로관이 코스를 가로질러야 할 때 잔디를 파내지 않고 빠르게 시공할 수 있어 비용, 영업손실, 환경 측면에서 효율적 입니다. 비개착 공법
해머헤드 피어싱 툴은 열악한 지면 조건에서도 작동하도록 설계됐으며, 헤드 디자인은 자갈, 단단한 점토나 경반과 같은 토양층에서도 뛰어난 작업능력을 보이는 더블스트라이크 시스템이 적용돼 있다. 또 멀티플 헤드로 교체형 헤드(일반 토양)와 비교체형 헤드(약암 등)가 있어 작업환경에 따라 선택할 수 있다.
피어싱 툴 공법은 HDD공법과 마찬가지로 개착 없이 지하에서만 시공이 이뤄지기 때문에 골프장에서 스프링클러 관수라인이나 용수로관이 코스를 가로질러야 할 때 잔디를 파내지 않고 빠르게 시공할 수 있어 비용, 영업손실, 환경 측면에서 효율적 입니다. 비개착 공법
새로운 관을 설치해야 하는 땅 위를 전부파지 않고 땅속으로 구멍을 내거나 기존의 관로를 이용해 새로운 관을 설치하는 경제적이고 환경 친화적인 공법
- 공사기간 단축
- 주변 환경 훼손 최소화
- 공사비 절약
- 시민들의 민원 최소화

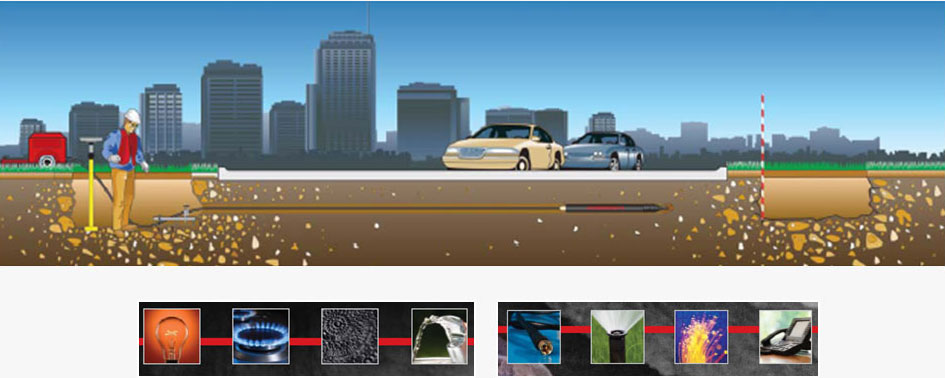

- 파이프 설치 시점과 종점에 피트를 파고 굴착장비 (피어싱 툴)를 이용해 관로 사이즈에 맞는 천공을 한 후 파이프를 당겨 신규관 설치
- 기존의 방식인 Open-cut 방식과 달리 도로의 개착 없이 신규 파이프 매설 가능
기존관로 교체(파이프 버스팅)
- 기존의 방식인 Open-cut 방식과 달리 도로의 개착 없이 신규 파이프 매설 가능

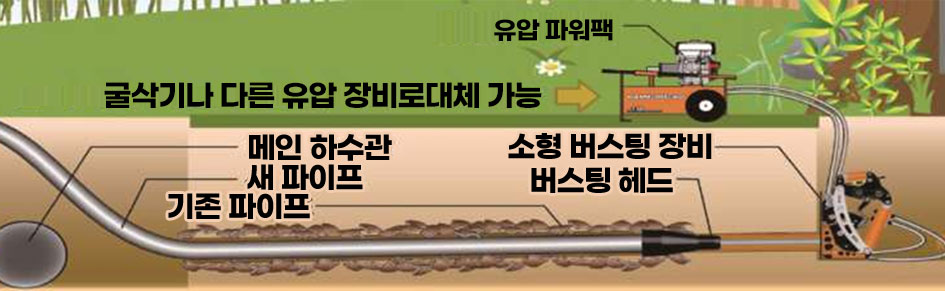

- 기존 노후관에 와이어 또는 로드를 삽입하여 블레이드 확공기 신규관을 순서로 연결한 후 확공기와 블레이드를 유압으로 견인하여 기존관을 파열 시키며 신규관을 설치
신뢰성 및 적정성
- 기존의 Open-cut 방식과 달리 도로를 개착 하지 않고 기존 관로를 교체할 수 있는 친환경 기술
- 초기 투입 인원의 인적 비용을 크게 절감 가능
- 개착으로 인한 안전사고, 교통 통제 및 소음과 먼지 발생 등으로 인한 시민들의 민원을 최소화
- 개착 공사와는 비교가 안 될 정도의 빠른 공사 진행 속도로 공기를 단축 시켜 공사비 절감 가능
- 기존관(노후관)의 경로를 따르기 때문에 타 매설물의 영향을 받지 않으므로 매우 안전한 시공 방법
- 초기 투입 인원의 인적 비용을 크게 절감 가능
- 개착으로 인한 안전사고, 교통 통제 및 소음과 먼지 발생 등으로 인한 시민들의 민원을 최소화
- 개착 공사와는 비교가 안 될 정도의 빠른 공사 진행 속도로 공기를 단축 시켜 공사비 절감 가능
- 기존관(노후관)의 경로를 따르기 때문에 타 매설물의 영향을 받지 않으므로 매우 안전한 시공 방법
